Датчик объема для StarLine B6

[Дмiтро]

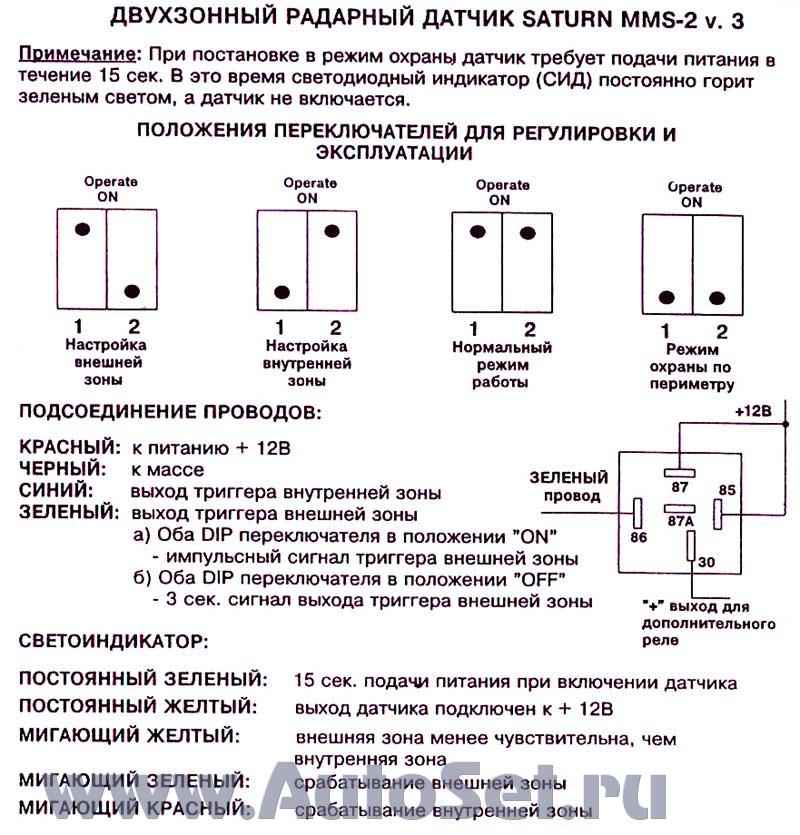

Имеем датчик объема Saturn MMS-2.
У него два режима:
1. нормальный (DIP-переключатели в положении ON)
2. режим охраны по периметру (DIP-переключатели в положении OFF). Различия я так понимаю в длине импульсов на выходе датчика.
Для 2-го режима это 3 сек., для 1-го - меньше.

Какой из режимов выбрать?

[Михаил Чаусов]

Три секунды необходимы для подключения внешней зоны к сирене через реле, как указано на схеме. При подключении к сигнализации можно использовать нормальный режим.

[Дмiтро]

Тогда еще вопрос. С чем может быть связано беспричинное срабатывание данного датчика при обычном режиме охраны и отсутствие такового беспричинного срабатывания при бесшумном режиме охраны (опять таки на СтарЛайн Б6).
А так же может кто знает, что за резистор на этом датчике внутри?

[Михаил Чаусов]

Тогда еще вопрос. С чем может быть связано беспричинное срабатывание данного датчика при обычном режиме охраны и отсутствие такового беспричинного срабатывания при бесшумном режиме охраны (опять таки на СтарЛайн Б6).

Ответить на этот вопрос можно только при наличии информации о способе подключения датчика, его размещении, способе прокладки проводов датчика (в жгуте сигнализации или отдельно), размещении приемопередатчика сигнализации.

Про резистор ничего не могу сказать, поскольку такого датчика у меня нет.

[Niro]

Добрый день, такой вопрос при подключении датчика объема почему то и первая и вторая зона датчика сразу вызывают сработку сигнализации т.е. создается впечатление сто в сигнадлизации эти зоны просто перемкнуты пробовал с разными блоками, и такое происходит только со старлайн

[Михаил Чаусов]

Добрый день.
Я не раз подключал микроволновики к StarLine (в основном к серии В) и проблем не встречал. Использовал датчики разных производителей. В Вашем случае какие модели StarLine и микроволновиков использовались? Датчики подключались к дополнительному разъему или параллельно датчику удара?
При подаче массы на контакты разъема датчика сигнализация тоже отображает обе зоны сразу или работает нормально?

[Niro]

Добрый день использовалась старлайн В9 разных серий но все в синем корпусе, датчик Saturn MMS-2 подключалось к доп разъему сигнализации датчик при подключении работает нормально индикация сработки зоны на датчике корректна, если на датчике отключаешь тревожную зону оставляя только предупреждение. все равно происходит сработка. если паралелить к оснорвному датчику то такого нет в связи с чем и возникло подозрение на то что доп разъем на сигнализации однозонный.

[Михаил Чаусов]

Разъем для доп. датчика с двумя входами. Сигнализация отображает каждую зону по отдельности при подаче массы на каждый из входов. В Вашем случае необходимо посмотреть, что происходит на выходах микроволновика при отключении тревожной зоны.

[Niro]

на выходах датчика в зависимости от зоны появляется -

[Михаил Чаусов]

на выходах датчика в зависимости от зоны появляется -

Если я правильно понимаю, то при отключении тревожной зоны на выходах датчика все равно появляется масса? Тогда проблема в датчике, а не в сигнализации.

[Niro]

нет при отключении на выходах датчика ничего нет, - только при сработке конкретной зоны на выходе той зоны, на сигнализациях шериф и мангуст а также при подключении через диодную развязку к основному датчику все работает как положено

[Maks81]

У меня сигнализация B6, купил такой-же датчик Saturn MMS-2, включил в дополнительный вход центрального блока, установил на торпеду снизу, под рулём.

Разъём, предназначенный для втыкания в блок сигнализации, не подошёл к Старлайн, нашёл замену - разъём от компьютерного блока питания, идущий на дисковод для обычных дискет. После небольшой доработки напильником идеально вошёл в блок B6.

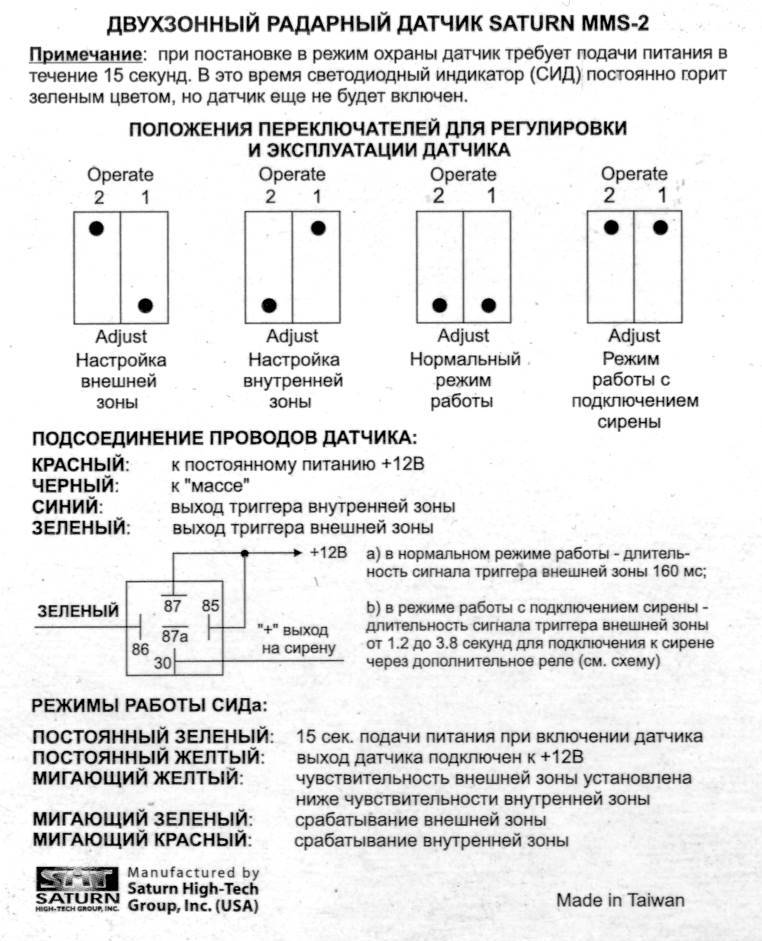

Инструкция на коробке MMS-2 немного отличается от выложенной здесь ранее в части положения DIP-переключателей (см. ниже). Правильное положение переключателей определил опытным путём.

После устаноки оказалось, что перепутаны 1-я и 2-я зоны. Т.е. при сработке "внешней" зоны датчика (зелёный индикатор на нём) сразу включалась сирена на 30 сек и на брелке соответственно индикация 2-го уровня дополнительного датчика. Поменял местами синий и зелёный провод в разъёме, втыкаемом в датчик, всё стало нормально.

Сейчас внимательнее изучил выводы датчика на инструкции к нему и к сигнализации и понял, в чём дело. Оказывается, у сигнализации крайний выход разъёма - второй уровень (тревожный), а у этого датчика - крайний выход - предупредительный, внешний (зелёный провод), поэтому и требуется менять местами сигнальные провода (благо, они из разъёма вынимаются легко). Жаль, что не заметил этого до начала установки.

Теперь, когда все доработки и ошибки позади - о самом датчике. Работает безупречно, ложных сработок нет, внешняя зона позволяет обнаружить приближение к машине ближе 1-2 метра с любой стороны по кругу (около работы или в других людных местах отключаю с брелка). Внутренняя зона срабатывает при шевелении внутри машины (например если забыл окно закрыть и кто-нибудь руку просунет внутрь).
