StarLine B6, двухшаговое отпирания дверей.

[Иван Поважнюк]

Доброй ночи.

Если просто открыть заднюю дверь и нажать кн. 3 то показывает одновременно багажник+пассажирская дверь.

Это говорит о том что не полностью выполнена развязка

Сделал развязку концевиков, теперь концевики салона и багажника подключены к разным проводам и при нажатии на кн.3 происходит отображение замкнутого концевика (пассажирская или багажник).

Именно по этому у вас и

а индикаторе мигает открытая пассажирская дверь,

Про багажник написал выше.

[snapshot]

Интересно, каком месте я мог ошибиться с развязкой. От концевика багажника провод подключен к бело-оранжевому и к диоду, дверные концевики тоже развязаны диодом и подключены к сине-черному проводу и к диоду, эти 3 диода соединены между собой и идут в блок управления освещением,вроде все правильно.

[Иван Поважнюк]

Добрый день.

Интересно, каком месте я мог ошибиться с развязкой. От концевика багажника провод подключен к бело-оранжевому и к диоду, дверные концевики тоже развязаны диодом и подключены к сине-черному проводу и к диоду, эти 3 диода соединены между собой и идут в блок управления освещением,вроде все правильно.

На вашем авто есть отдельная лампочка на откр. багажник?
Или загорается открытая дверь.

[snapshot]

В машине есть лампочка (на панели приборов) индикации открытой двери, изначально все родные концевики объединялись в единый провод, который шел к блоку упр. освещением и если какой-то концевик замкнут (дверь открыта), то лампочка на панели прибров светится.

[Иван Поважнюк]

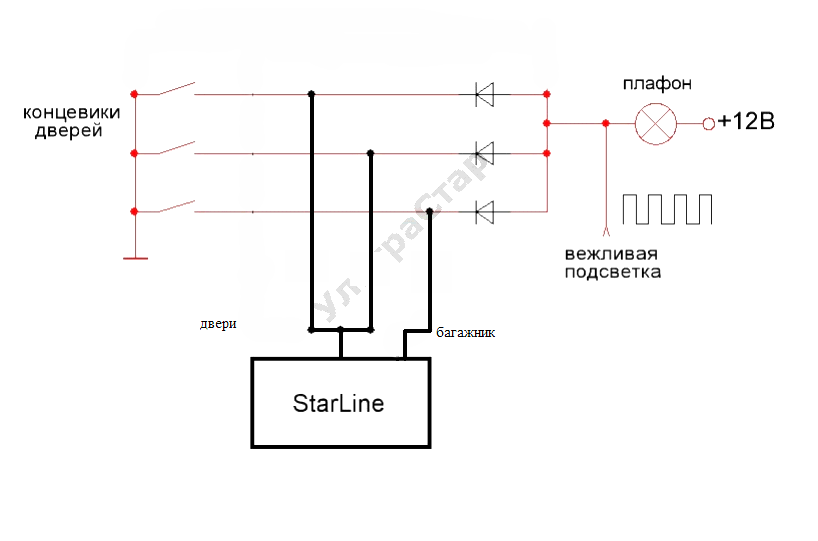

Проверьте должно быть так


[snapshot]

В моем случае нет диодов с черными проводами, к точкам диод(катод)-концевик сигнализация подключена напрямую.

[Иван Поважнюк]

Добрый день.

В моем случае нет диодов с черными проводами, к точкам диод(катод)-концевик сигнализация подключена напрямую.

В ваше случае сделайте по схеме и проверьте.
Ps. можно обойтись и 1-им. Диод поставить в разрыв концевика багажника катодом к концевику, и туда же оранжево\белый.

[snapshot]

можно обойтись и 1-им. Диод поставить в разрыв концевика багажника катодом к концевику, и туда же оранжево\белый.

Сейчас именно так и подключено.

[Иван Поважнюк]

И что все равно показывает ?

[snapshot]

Да, надо посмотреть жгут,когда потеплеет.

[Иван Поважнюк]

Добрый вечер.

Да, надо посмотреть жгут,когда потеплеет.

Ждем.
РS.

если действительно горит только багажник и вы откроете дверь в течении секунды после команды 3-1.

[snapshot]

Все таки с диодной развязкой я намудрил, теперь при открытой задней распашной двери горит значок только багажник.

[Иван Поважнюк]

Добрый вечер.

Это говорит о том что не полностью выполнена развязка

Все таки с диодной развязкой я намудрил, теперь при открытой задней распашной двери горит значок только багажник.

Здорово что у вас все получилось.

[snapshot]

Итак, на доп.канале заведен активатор багажника, чтобы его открыть не снимая с охраны нажимаю кнопки на брелке 3+1. Недавно поставил датчик объема и стал замечать, что при открывании двери багажника датчик начинает срабатывать. Читаю документацию, оказывается он программируется функцией 14 и в вариантах 3 и 4 датчики не отключаются. Какой выбрать оптимальный режим, вариант 1 или 2, в них датчики должны отключаться ?
