Подсоединение блокировки двигателя на скутер.

**slavaivalera** » Чт 26 мар, 2009 17:41

Здравствуйте! Помогите подключить блокировку двигателя на cкутер. Немогу понять куда какой цеплять Вот схема.

**Михаил Чаусов** » Чт 26 мар, 2009 18:06

Добрый день.

Где схема?

**Михаил Чаусов** » Чт 26 мар, 2009 19:25

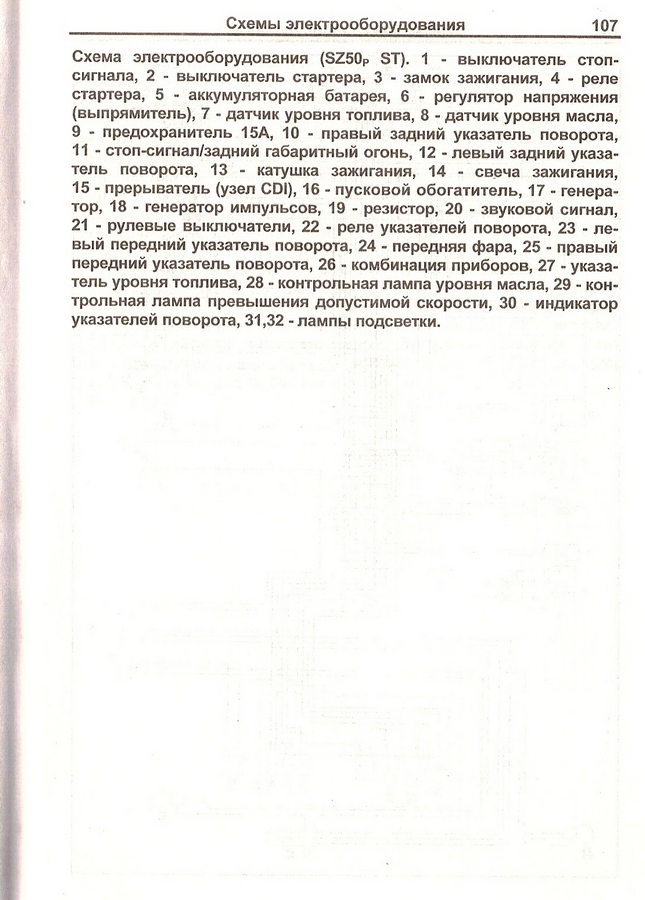

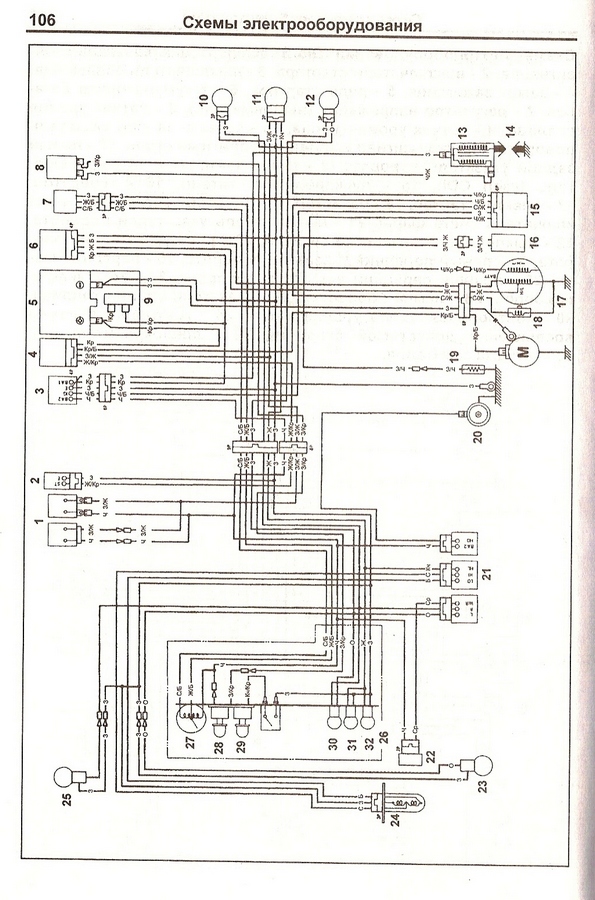

Схема:

**Михаил Чаусов** » Чт 26 мар, 2009 19:27

Заблокируйте стартер или питание катушки, например.

**slavaivalera** » Чт 26 мар, 2009 20:17

А именно куда крепить синий провод, куда сине-красный,и сине -белый!

**Михаил Чаусов** » Чт 26 мар, 2009 20:20

slavaivalera писал(а):А именно куда крепить синий провод, куда сине-красный,и сине -белый!

Провода какого устройства Вы подразумеваете? Уточните, пожалуйста.

**slavaivalera** » Чт 26 мар, 2009 20:23

starline twage v7

**Михаил Чаусов** » Пт 27 мар, 2009 11:57

Добрый день.

Прошу обратить внимание на стр. 29 инструкции.
Для блокировки используются сине-красный и синий провода реле блокировки. В качестве цепи блокировки можно использовать провод 3 на замке зажигания (катушка).

**slavaivalera** » Пт 27 мар, 2009 17:43

Я пробовал подключить сине-красный,и синий, но они всё время заблокированы.

**Михаил Чаусов** » Пт 27 мар, 2009 17:47

Что значит заблокированы?

**slavaivalera** » Пт 27 мар, 2009 17:54

И в режиме охраны, и снятие с охраны.

**Михаил Чаусов** » Пт 27 мар, 2009 17:58

Цепь разомкнута или замкнута?

**slavaivalera** » Пт 27 мар, 2009 18:00

разомкнута

**Михаил Чаусов** » Пт 27 мар, 2009 18:12

Возможно, что неисправно реле. На всякий случай проверьте расположение контактов, необходио использовать третий (сине-красный) и пятый (синий) контакты в разъеме сигнализации. При неисправности встроенного реле можно использовать внешнее, подключив его к черно-желтому проводу. Второй вывод обмотки реле подключить к цепи зажигания.

**slavaivalera** » Пт 27 мар, 2009 18:17

А синий провод получается минус?
